高壓分組自動投切并聯電容器補償裝置

目前廣泛使用的高壓并聯電

概述：

   目前廣泛使用的高壓并聯電容器補償裝置，由于不分組手動投切，補償后功率因數不高，當主變輕載后必須及時切除投入的電容器，否則可能會因過補償使電壓升高造成事故。設備安裝復雜，安裝所需要的材料多，裝置占地面積增大。分組自動投切裝置很好地解決了以上問題，裝置是分組自動投切補償?shù)模a(bǔ)償功率因數可保證在任何時候不低于0.96，輕載時會自動切除電容器，不會使電壓升高。分組一般是由三臺電容組成，每相只有一到二臺電容器，每組均設有過流、過壓、欠壓、速斷、三相不平衡等保護，而這些保護對單臺電容是十分可靠的，由于每次投入的容量減小，對于線路的沖擊也大大減小，安裝費用低廉，占地面積也大大減小。

產品用途

   裝置用于6KV、10KV三相交流電力系統，提高功率因數，調整網絡電壓、降低線路損耗。

產品使用條件

   由于變電站或工廠配電室內正常使用的環境條件下，產品分為戶內型和戶外型，戶外型柜體密封也可用于戶內。

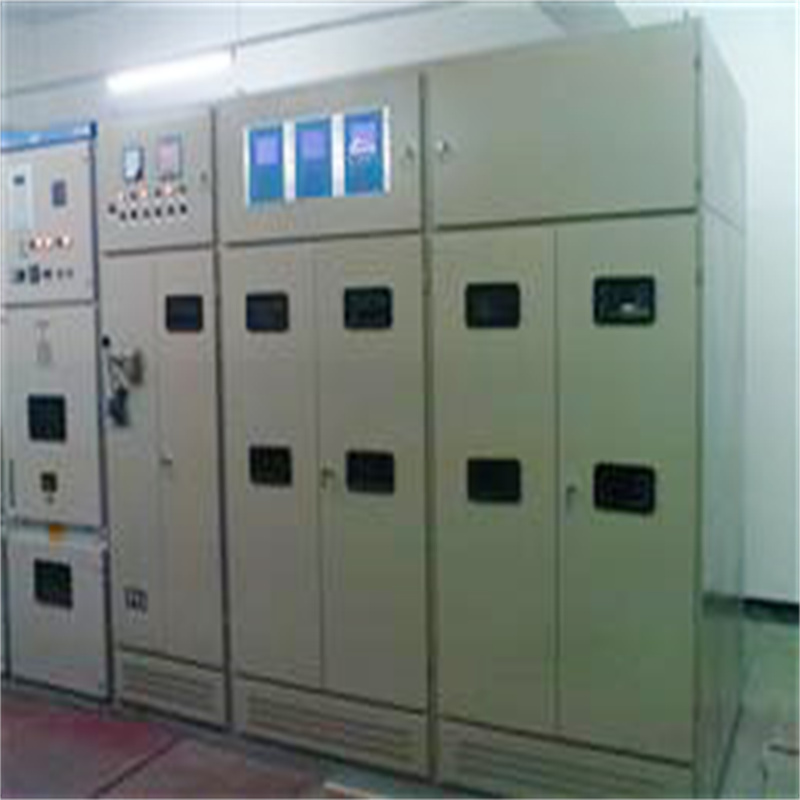

裝置的結構

   裝置由幾組完全相同的柜體組合而成。在每臺柜體中，上面是隔離刀開關，中部靠后是高壓真空接觸器，靠前是電感互感器，再下面是高壓熔斷器和電壓互感器，電容器位于下部，避雷器安裝在刀開關下口上，各類保護繼電器及自動投切控制儀、指示燈、儀表等均安裝在集控臺上，從裝置的端子排用低壓信號電纜引至集控臺，集控臺在主控室。

柜體尺寸：1200（W）×1500(D)×2500(H)組合而成。

主要技術性能

1. 額定工作電壓：6KV和10KV兩種。

2. 單柜補償容量：300、360、450、500、600、1000（KVar）

3. 裝置能在1.1倍額定工作電壓下長期運行。

4. 用于自動投切的控制儀，按無功功率自動投切，補償后功率因數不低于0.96，延時可調，有小電流閉鎖、過壓切除等功能。

5. 保護：每組均有過流及三相不平衡保護，在組內任一臺電容發生故障時均可立即退出運行。繼電保護還可應用戶要求安裝微機監控儀表，該儀表不僅可以提供各種完善的保護，還可以通過RS485通信端子對裝置進行三遙控制（遙控、遙測、遙信）。

6. 電容器可自動投切，也可以手動投切。
