低壓濾波補償裝置

概述

   在電力電網中，存在大量非線型形負載，引起電網電流波形不再是正切波。這一非正切波可用薄里葉級數分解成一個直流量，基波正弦和一系列頻率為基波頻率整數倍的高次諧波正弦分量之和，對目前三相交流發電機組發出的電壓而言，認為基波為正弦波，及波形中基本無直流量和高次諧率的分量。擔由于由力系統中存在著各式各樣的諧波源，使得高次諧波的干擾成了當前電力系統中影響電能質量的一大“公害”，各國對電力電網電壓正弦波形畸變的極限值都有明確的規定，要求用戶對接入電網的設備產生的諧波應采取一定的措施，進行抑制。

   高次諧波產生的原因及其對電網的傷害

   高次諧波產生的原因只要是由于電力系統中存在非性線元件及負載產生的。如：電容性負載感性負載及開關變流設備，諸如計算機及外設、電動機、整流裝置等。由于其為諸能元件或變流裝置故使電壓、電流波形發生畸變

   高次諧波電流通過變壓器，可使變壓器的鐵芯損耗明顯增加，從而變壓器出現過熱，效率降低縮短變壓器的壽命。高次諧波對電網的影響也是如此，電纜內耗加大，電纜發熱，縮短電纜的壽命：對電動機影響更大，不僅損耗增加，還會使電動機轉子震動。而高次諧波對電動機的影響更為突出，含有高次諧波的電壓加至電容器兩端時，由于電容器對高次諧波的阻抗很小，所以電容器很容易發過負荷導致損壞。高次諧波的干擾，往往會導致拱電空氣開關誤操作，造成電網停電，嚴重影響用電設備的正常工作，同時高次諧波對通訊設備也產生干擾信號。

對于電容負載：ZC=1/2πfC

當f=n×50(n=2、3……)中n很大時，由上式可見得ZC很小。

   隨著電力電子裝置在一般工業用戶、大型商場、寫字樓、智能大廈居住小區等配電網中應用，非線性負載(如電流設備、日光燈、計算機、空調等)的大量使用，導致高次諧波的產生如果直接投入電容器補償功率因數，容易引起高次諧波放大，使電壓和電流的畸變更加嚴重。針對這種情況我公司推出無功補償濾波裝置，除具有無功補償裝置的全部優點外，還能可靠抑制電網內的高次諧波，防止諧波放入。

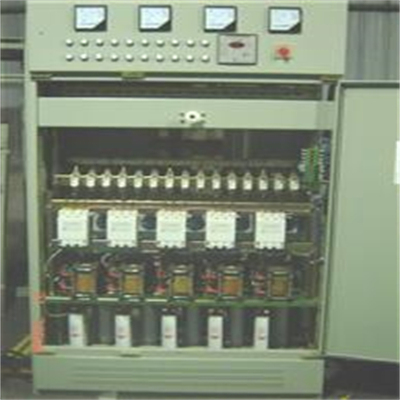

無補償濾波裝置主要結構

1、接觸器或晶閘管組

2、電抗器

3、電容器

訂貨說明

訂貨時請提供以下資料

1、系統濾波電流成分及含量

2、功率及功率因數

3、系統短路容量

4、需要達到的功率因數

注：若用戶需要，我公司可為用戶電網進行必要的測量，并提供完整的解決方案。
