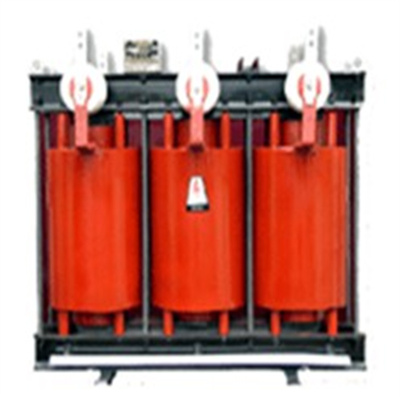

高壓串聯電抗器

一、用途

   CKSG型干式鐵芯串聯電抗器是電力系統無功補償裝置的重要配套設備。電力電容器與干式鐵芯電抗器串聯后，能有效地抑制電網中的高次諧波，限制合閘涌流及操作過電壓，改善系統的電壓波形，提高電網功率因數，對電力電容器及其它電力設備的安全運行起到了較大的作用。

二、 結構特點

1、 CKSG型干式鐵芯串聯電抗器的鐵芯采用優質進口Z11硅鋼片，芯柱經多個氣隙分成均勻小段，氣隙采用環氧布板作為隔絕，以保證氣隙在電抗器長期運行下而不發生變化。

2、鐵芯端面采用優質硅鋼片端面膠，使硅鋼片牢固地結合在一起，大大減小了運行時的噪音，并具有較好的防腐性能。

3、線圈為環氧澆注型，線圈內外敷設環氧玻璃網格布作增強，采用H級環氧澆注體系在真空狀態下進行澆注，該線圈不但絕緣性能好，而且機械強度高，能耐受大電流沖擊和冷熱沖擊而不開裂。

4、環氧澆注線圈不吸水、局部放電量低，可在惡劣環境條件下安全運行。

5、線圈上下端部采用環氧墊塊和硅橡膠防震墊，有效減小了線圈運行時的震動。

三、 使用環境條件

1、海拔高度不超過2000米。

2、運行環境溫度-25℃～+45℃，相對濕度不超過90%。

3、周圍無有害氣體，無易燃易爆物品。

4、周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。

四、 性能參數

1、干式電抗器比傳統油浸式電抗器、空心電抗器的體積要小，具有重量輕、占空間小、結構簡單、安裝方便等特點。

2、耐溫等級達到H級（180℃）；正常運行時，干式鐵芯電抗器的鐵芯溫升不大于85K，線圈溫升不大于95K。

4、干式鐵芯電抗器能在1.35倍額定電流下長期運行。

5、干式鐵芯電抗器的噪聲不大于國家標準。

6、干式鐵芯電抗器耐壓水平符合JB5346-1998《串聯電抗器》的規定。

標準：GB10229-88/DL462-92/JB546-1988/IEC289-88/JISC4801-1977

耐壓：32KV

系統高電壓：6.6KV

等級：H B

電感精度：+1%以內

過載能力：1.35倍

溫升：55度以下

噪音：30分貝
