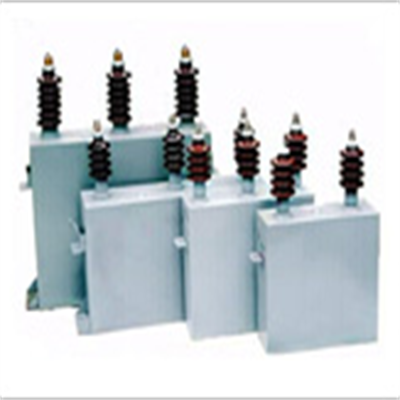

高壓并聯電容器

1、概述

   高壓并聯電容器主要用于工頻(50HZ或60HZ)1千伏及以上交流電力系統中，提高功率因數，改善電網質量充分發揮發電、供電設備的效率。1．2電容器有BFM型、BAM型等系列，其型號意義如下

B F M R 11∕√3— 100 —3 W

尾注號

第三特征號

第二特征號

特征號

設計代號

固體介質代號

液體介質代號

系列代號

1.2.1系列代號B：

   表示并聯電容器 A：表示濾波電容器

1.2.2液體介質代號F：

   表示二芳基乙烷，A：表示基甲本(適應寒冷低溫地區)

1.2.3固體介質代號M：

   表示全膜介質

1.2.4設計代號R：

   表示放電電阻，r表示內熔絲，H：表示集合式

1.2.5特征號(額定電壓)：

   表示額定電壓KV

1.2.6第二特征號(額定容量)表示額定容量kvar

1.2.7第三特征號(相數)1：

   表示單相，3：表示三相

1.2.8尾注號W：

   表示戶外式(無尾注號表示戶內式)，h：表示橫放，G表示原型

2、主要性能指標

   2.1 電容器安裝運行地區環境溫度范圍，BFM電容器為-25℃～+45℃，BAM型電容器為-40℃～+45℃。海拔高度不超過1000米。對安裝地點海拔超過1000米的電容器，訂貨時應特別加以說明。

   2.2 電容器及間介質應能承受下列兩種試驗電壓之一，歷時10秒。

a．工頻交流電壓：Ut(～)=2.15Un

b．直流電壓：Ut(-)=4.3Un

2.3 電容器端子與外殼的絕緣水平應能承受下表所列的試驗電壓

2.4 電容器具有下表所示的工頻穩態過電壓能力

注：為了延長電容器的使用壽命，電容器應經常維持在額定電壓下運行

2.5   電容器能承受個峰值不超過2.2Un持續1/2周期的過度電壓。

2.6   電容器允許在由于電壓升高及高次諧波造成的有效值為1.31n的穩定過電流下運行，對于電容具有大正偏差的電容器，這個電流允許達到1.431n。

2.7   電容器的實測電容值與額定值之差不超過額定值的-5%～+10%，三相電容器中任何兩線路端子間測得的大與小電容值之比值應不大與0.06。

2.8   電容器在工頻額定電壓下，溫度為20℃時的損耗角正切值(tgδ)≤0.0005

（注： 內部裝有放電電阻或溶絲的電容器，其損耗角正切值允許增加1.0001。）

2.9   內部裝有放電電阻的電容器，與電源斷開后，能在10分鐘內由額定電壓的峰值降到75伏以下，則應在訂貨時加以說明。

2.10 三相電容器內部為星型接線。每相均加有放電電阻。

3、執行標準

   GB/T11024-2001國家標準《標稱電壓1KV以上交流電力系統用并聯電容器》

   IEC60871-1:1997國家標準《并聯電容器》
