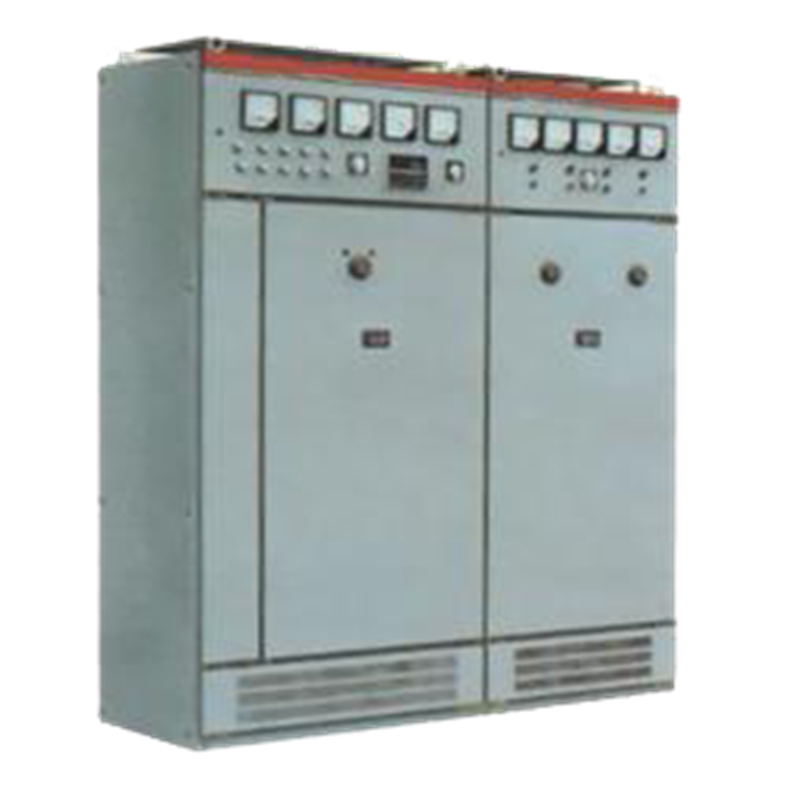

低壓無功動態補償裝置

概述

   TBBWD型低壓無功動態補償裝置是我公司研制開發的目前國內先進的專·利技術生產的低壓無功動態補償設備。由晶閘管和二極管反并聯組成半控式無觸點交流開關，它受控于一臺微電腦無功自動補償控制器和特殊設計的過零觸發控制儀，跟蹤負荷無功電流的變化，對多組電容器進行快速而頻繁的投切，使受電功率因數始終保持在佳狀態，從而大限度地降低線路損耗和增加配電變壓器的有效輸出容量，優化用電質量。

   TBBWD型產品特別適用于負荷快速變化的場合，如電焊機、吊車、抽油機等。

   產品也可應用戶要求配置電量綜合參數測試儀。該儀器能測量和儲存各種電量參數包括三相電流、電壓功率因數、有功電度、無功電度、有功功率、無功功率、峰谷電度等。各項參數通過RS232或RS485與計算機通訊，并且具有紅外線秒表功能。

   用無觸點交流開關投切電容器的無功動態補償是性能全面優于目前廣泛使用采用接觸器投切的產品。它投切是無火花、無噪音、無流通、無過電壓、電容不必放電可快速投切，對電網不產生污染，尤其是使用壽命長，可長時間免維護。它是現代目前傳統產品的升級換代新產品。

TBBDW型產品的技術特點

1、每極電容采用兩只半控閥在△外控制三相電容器。它簡單也可靠，同時創造了多組快速投切條件。這種電路形式也使將傳統產品改造成動補產品變得十分容易。舊產品除控制器、接觸器外其他均可保留。所需費用極低在多組投切是主電路采用這種形式是國內。

2、國內的有源式超前觸發控制使每次投入是初始角小，從而通流也降到了低限度。這個電流的降低也對交流開關運行中溫升起決定作用。TBBDW型產品散熱器不加風扇降溫，在長期額定工作電流下溫升僅十幾度，這項指標大大優于國內其他同類產品。由于這種特殊觸發方式，當主電路出現故障時，不會因交流開關短時多次通斷損壞；電容器上電壓波形也接近正弦波，不會對電壓造成污染。

3、平均動態響應時間TR≤10ms，產品多組投切時組間間隔≤20ms，完全滿足了沖擊負荷的要求。電流控制型產品均能在20ms內實現跟蹤補償。這在國內首次實現了無功率補償?shù)亩嘟M快速投切。

4、線路上的強干擾造成電流誤觸發是無法完全避免的，它是設備故障的主要原因。為此我們在電路中穿入了特殊設計的電抗器。它能確保交流開關在誤觸發時不出現故障。正常時可降低電流投入時的電流上升率，還可以限制各組間因瞬時電壓差造成的放電電流。加上交流開關的其他保護，如RC吸收網絡、壓敏電阻、避雷器等。使設備可作到真正長時間免維護。

5、合閘時電容預充電功能。為防止電源和閘二極管快速充電給電路和控制觸發部分的瞬時沖擊，在兩組動補以上產品均設置預充電電路，充電電流為100mA左右。這個電路也保證了主電路突然斷電和時通時斷時均不會對設備造成故障。
