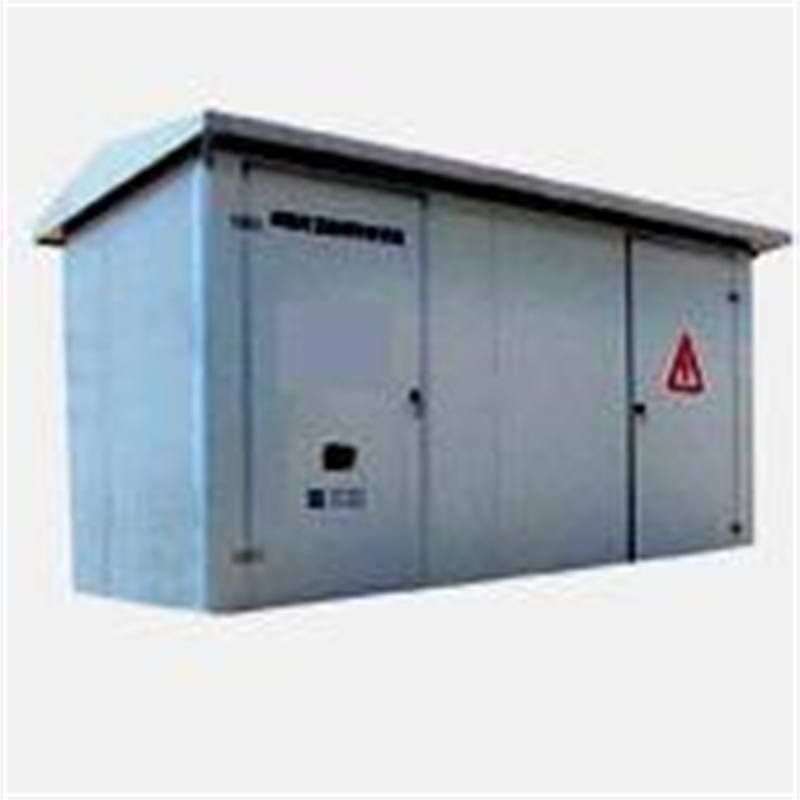

高壓戶外箱變式無功補償裝置

適用于220KV及以下配網變電站的6KV、10KV母線的無功自動補償，通過電容器組的自動投切，來實現對變電站電壓和無功的綜合控制。

裝置特點

   戶外箱式補償裝置將控制器、投切開關、避雷器、放電線圈、保護CT、并聯電容器、串聯電抗器、微機保護單元等元件安裝在一體化的箱子內，具有投資省、布局靈活、安裝移動方便、通風良好等特點。

   可根據客戶不同要求靈活選用控制器。把額定容量的電容器分為五組或五組以下自動投切。

   配備電容器保護單元，實現每組電容器都有保護功能。當某組出現故障時可自動切除該組電容器并閉鎖，不影響整套裝置正常運行。

   配置不同比率的電抗器，以限制合閘涌流和抑制高次諧波。

   具有高電壓、低電壓、PT短線、機構故障、主變過流等報警保護功能。

   根據客戶要求，可配置“四遙”功能。

技術參數

   系統電壓：10KV(6kV)

   電容組數：5組或以下等容或不等容。

   裝置各回路對地絕緣電阻：≥100MΩ

   抗干擾性能：能夠承受頻率為1MHZ電壓幅值共模2500V，差模1000V的衰減震蕩波脈沖干擾。
